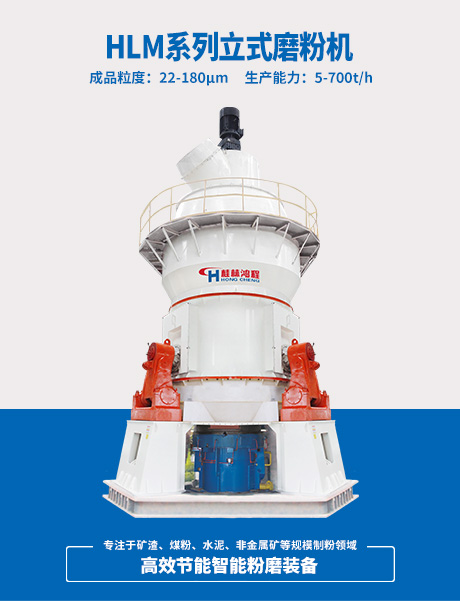

  • HLM系列立式磨粉机

  • HLM系列立式磨粉机

    HLM国产柜式磨粉机是梧州J9官网经历作文20很多年用心实验開發出的一个集烘干处理、粉磨、等级分类、传输为二合一的节水的比较好的粉磨设施。 梧州J9官网HLM落地式磨粉机包括粉磨率高、耗电量低、入料细度大、產品细度容易调、机器设备加工步骤简短、占室内地占地占地小、嗡嗡声低、大气污染小、运用维修保养简便方法、启用加盟费低、耐腐原料需要量少等优点和缺点。 本软件设备处理了普通级化工业品磨粉机产销量低、万元产值能耗高、维护与保养费用高的困难，软件设备耐磨性起到知名最先进级别，可替换低廉的美国进口立磨，要求市场产业化、自动智能化化、规模化化化工业品制粉需要量。

    可多用在供电、有色金属件、固体废物治理治理、混泥土、化工厂、非金属材料件矿等这个行业，大部分用在对混泥土生料、熟料、脱硝石粉石粉、矿粉、铜渣锰矿、煤厂、磷矿等废料粉磨。所粉磨的废料从高湿(含水分20-30%)到干废料(<1%)，从越来越难磨到易磨废料，厂品细度从粗到细，粉磨类型、很多。

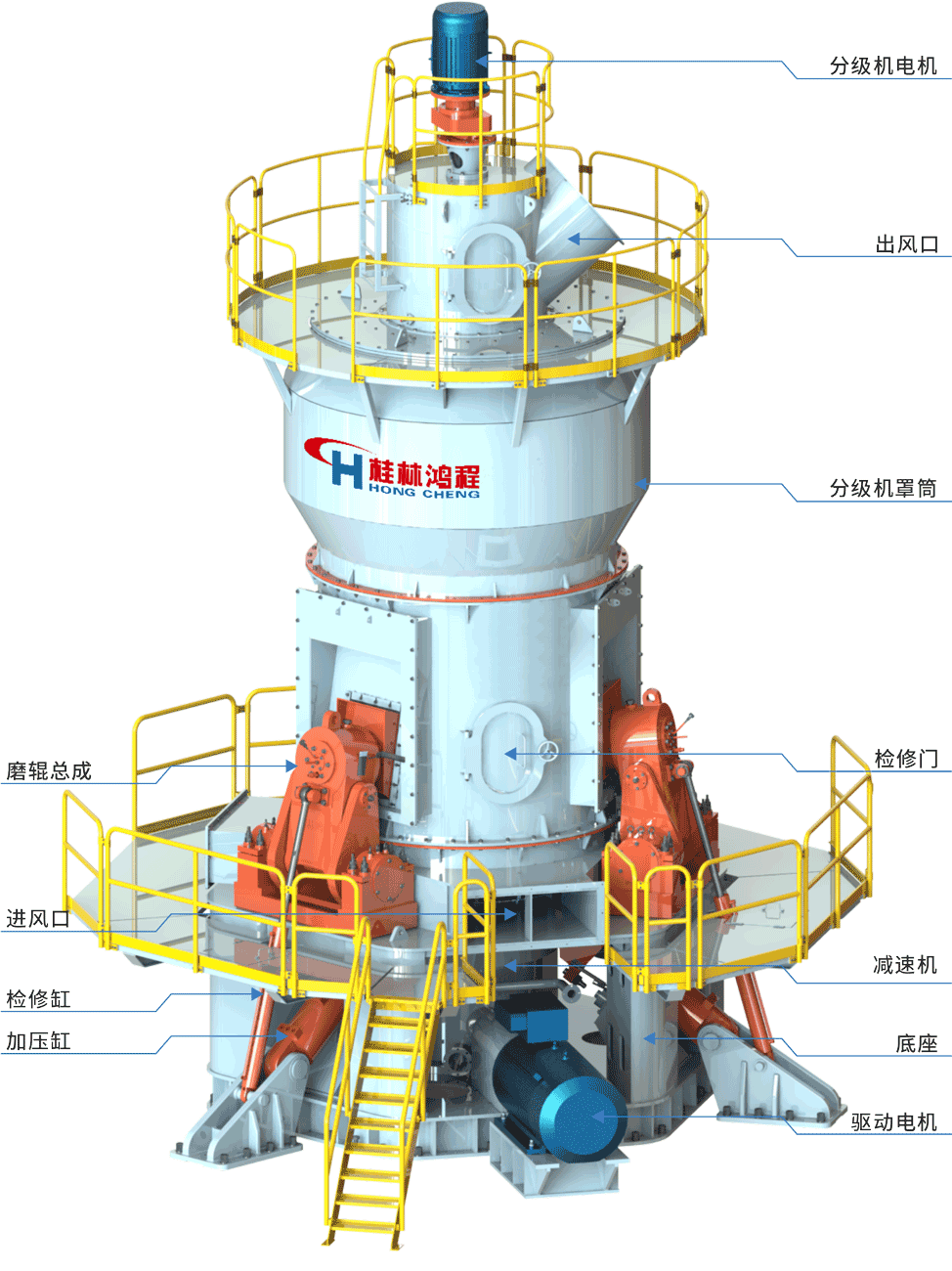

设备工作原理

  • 设备工作原理
  • 直流电主观因素动力加速运动机打造磨盘转动或者单方向转动，废料由锁风喂料装备送进滑动的磨同花顺软件心，在离心式力效果下，废料入驻粉磨道。磨棍持续不断滑动碘压，废料所以说面临滚压、机磨和抗拉效果而被粉碎机图片。 同一，暧风从以磨盘的风环公路光滑往上喷出来，粉磨后的介质被吹起及烘烤，并随风飘荡进等级分类机，成功完成率的细粉太顺利成功完成，由除尘器环保设备收藏成功完成当以成品，不成功完成率的粗粉在等级分类机叶轮叶片的功效下坏点再次落至磨盘，与新喂入的介质分着坏点再次粉磨，即使嵌套循环，成功完成粉磨操作全时。

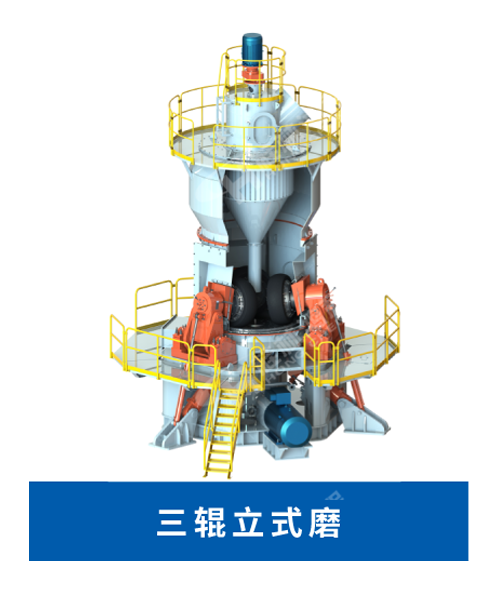

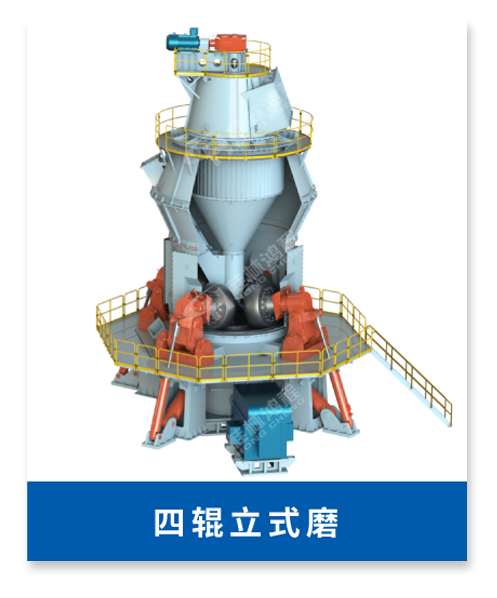

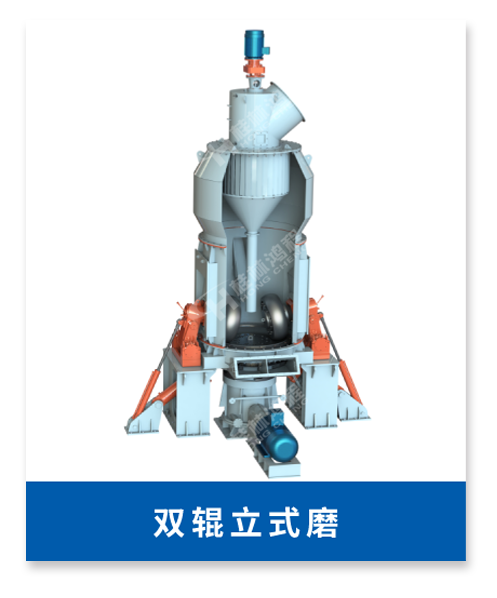

主机剖视结构

采用标准模块式设计制造加压装置

随磨机产能增加，磨轮数量会相应增加可满足不同物料不同产品细度和产量的要。

  • 主机剖视结构
  • 主机剖视结构
  • 主机剖视结构

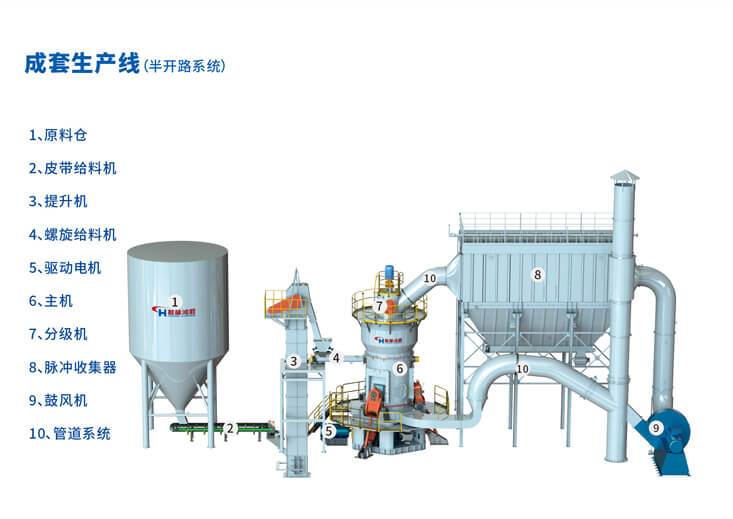

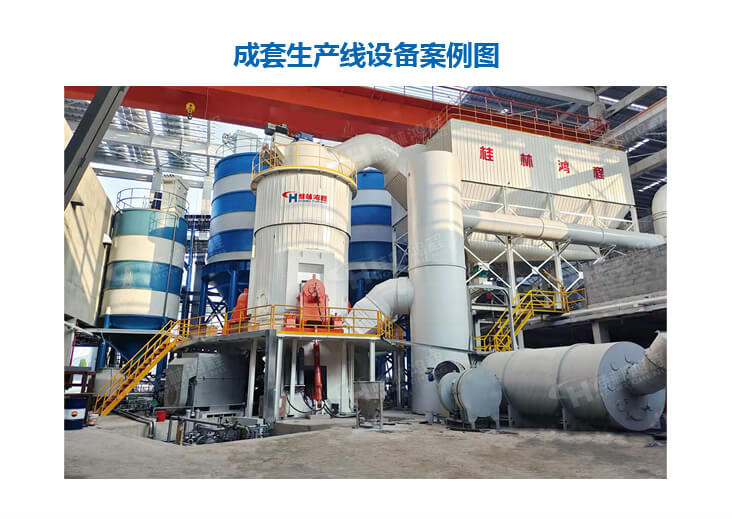

成套生产线设备

  • 成套生产线设备
  • 成套生产线设备

技术优势及特点

  • 粉磨效率高

    粉磨效率高，能耗低，和球磨相比较，能耗低40- 50%，单机生产能力大，可利用低谷电。

  • 自动化程度高

    采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。

  • 产品质量稳定

    物料在磨粉机内停留的时间短，减少重复碾磨，产品颗粒形态均匀、粒度分布窄、流动性好，适应性强，且产品中含铁量极少，白度和纯净度高。

  • 运维成本低

    磨辊可用液压装置翻出机外，检修作业方便。磨辊辊套能翻面使用，延长耐磨材料的使用寿命，磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长。

  • 低噪环保

    整个系统震动小，噪音低，采用整体密封负压运行系统，气箱脉冲除尘系统，无粉尘外溢，基本可实现无粉尘车间。

  • 烘干能力强

    直接通热风，热风在磨内直接与物料接触，烘干能力强，入料水分最高能达到15%，无需另配烘干机，节约设备投资成本及能源消耗成本。

  • 可靠性高

    采用磨辊限位装置，避免磨机因断料而产生的剧烈震动，采用新型磨辊密封装置，密封可靠，且无需密封风机，进一步降低磨内氧含量，抑爆性能优异。

  • 综合投资成本低

    集破碎、干燥、粉磨、分级、输送于一体，工艺流程简单，结构布局紧凑，占地面积小，仅为球磨50%，可露天布置，建筑成本低，直接降低投资费用。

设备参数

  • HLM烟气脱硫粉柜式磨
  • HLM尾渣(矿渣)微粉柜式磨
  • HLM煤粉开式磨
  • HLM煤粉立试磨(冶金工业、供热)
  • HLM锰矿双面磨
  • HLM生料落地磨
  • HLM熟料预粉磨落地式磨
  • HLM砂粉旋转式磨
    型号 磨盘中径(mm)  产量(t/h) 原料水份 石灰石粉细度 电机功率(kw)
    HLM14/2X 1100 8-10 ≤5%  325目(44μm)90%通过 110-132
    HLM17/2X 1300 14-15.5 185-200
    HLM19/2X 1500 19-21.5 250-280
    HLM21/2X 1700 27-31 355-400
    HLM26/2X 2000 34-38 450-500
    HLM29/2X 2400 43-48 560-630
    HLM32/2X 2600 54-61 710-800
    HLM34/2X 2800 86-96 1120-1250
    注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
    型号 磨盘中径(mm)  产量（t/h) 矿渣水份 矿粉比表面积 产品水份 电机功率（kw）
    HLM32/3S  2600 30-40 ＜15%  ≥420㎡/kg ≤1% 1400
    HLM34/3S 2800 50-60 1800
    HLM42/4S  3400 70-83 2500
    HLM44/4S 3700 90-110 3350
    HLM50/4S 4200 110-140 3800
    HLM53/4S 4500 130-150 4500
    HLM56/4S 4800 150-180 5300
    HLM60/4S   5100 180-200 6150
    HLM65/6S 5600 200-220 6450-6700
    型号 磨盘中径(mm)  产量（t/h) 原煤水份 煤粉细度 煤粉水份 电机功率（kw）
    HLM17/2M  1300 10-15 ＜15%  R0.08=2-12% ≤1% 160-185
    HLM19/2M  1500 14-22 220-250
    HLM21/2M  1700 20-28 315-355
    HLM26/2M  2000 26-35 400-450
    HLM29/2M  2400 45-56 560-630
    HLM32/3M  2600 56-70 800-900
    HLM34/3M  2800 70-90 900-1120
    型号 磨盘中径(mm)  产量（t/h) 原料水份 煤粉细度 煤粉水份 电机功率（kw）
    HLM10/2M 880 3-5 ＜15%  R0.08=10-15%(高炉喷煤用煤粉细度：200目80%通过） ≤1-6% 45-55
    HLM14/2M 1100 7-10 90-110
    HLM17/2M 1300 13-17 160-185
    HLM19/2M 1500 18-24 220-250
    HLM21/2M 1700 23-30 280-315
    HLM26/2M 2000 29-37 355-400
    HLM29/2M 2400 45-56 560-630
    HLM32/2M 2600 56-70 710-800
    HLM34/3M 2800 70-90 900-1120
    HLM42/4M 3400 110-135 1400-1600
    HLM44/4M 3700 140-170 1800-2000
    HLM50/4M 4200 200-250 2500-2800
    HLM56/4M 4800 260-320 3150-3500
    型号 磨盘中径(mm)  产量（t/h) 原料水份 粉料细度 粉料水份 电机功率（kw）
    HLM21/3X 1700 20-25 ≤15% 100目（150μm）90%通过 ≤3% 400
    HLM26/3X 2000 25-31 560
    HLM29/3X 2400 42-52 710-800
    HLM32/3X 2600 52-70 900-1120
    HLM34/3X 2800 70-82 1120-1250
    HLM42/4X 3400 100-120 1800-2000
    HLM44/4X 3700 140-160 2500-2000
    HLM50/4X 4200 170-190 3150-3350
    型号 磨盘中径(mm) 产量（t/h) 原料水份 生料细度 产品水份 电机功率（kw）
    HLM32/2 2600 85-100 ＜10% R0.08＜12% ≤1% 800-1120
    HLM34/3 2800 130-160 1120-1250
    HLM42/4 3400 190-240 R0.08＜14% 1800-2000
    HLM44/4 3700 240-300 2500-2800
    HLM50/4 4200 320-400 3150-3350
    HLM53/4 4500 400-500 3800-4200
    HLM56/4 4800 440-550 4200-4500
    HLM60/4 5100 550-670 5000-5400
    HLM65/6 5600 600-730 5600-6000
    型号 磨盘中径(mm)  产量（t/h) 原料水份 产品比表面积 产品水份 电机功率（kw）
    HLM21/2P 1700 20-30 ≤2%  220-360㎡/kg(R0.08≤15%） ≤1% 400
    HLM26/2P 2000 42-55 630
    HLM32/2P 2600 60-75 900
    HLM34/3P 2800 90-110 1400
    HLM35/3P 2800 130-160   2000
    HLM42/4P 3400 160-200 2500
    HLM44/4P 3700 190-240   3000
    HLM45/4P 3700 240-300 3800
    HLM53/4P 4500 300-380 4800
    HLM56/4P 4800 330-420 5300
    型号 磨盘中径(mm)  粉产量(t/h) 统沙产量(t/h) 原料水份 产品细度 电机功率(kw)
    HLM17/3S 1300 22 9.5 ＜6% ≤ 2.36mm 315
    HLM19/3S 1500 21 10.5 355
    HLM21/3S 1700 28 12 400
    HLM26/3S 2000 39 17 560
    HLM29/3S 2400 49-56 21-24 700-800
    HLM32/3S 2600 78-98 33-42 1120-1400
    注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
代表：生产量与原辅材料品类、原辅材料成分表、区域划分布置、配料颗粒肥料程度一些，以上的数剧仅限于参看。
